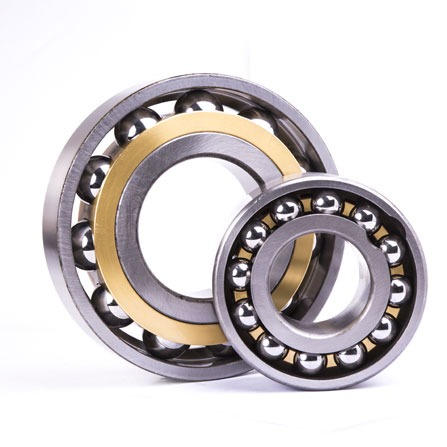

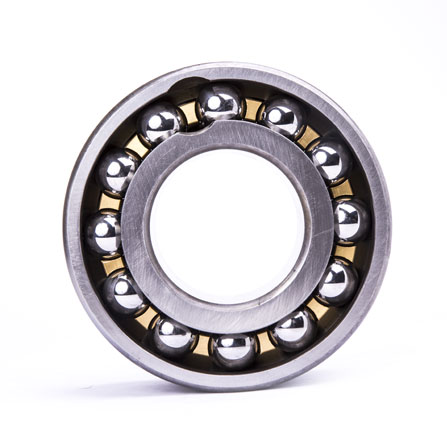

ETC EVO Vinkel kontakt kullager

ETC EVO Vinkel kontakt kullager

Enradiga vinkel kontakt kullager används främst för åtagande kombinerat radiella och axiella belastningar, och även för ren radiell belastning.
Dessa lager har en hög rotationshastighet.
och andra typer av lagerstål, medan kulorna antar GCr15 eller keramik.

Size Designations :

• 70xx C
• 70xx AC
• 72xx AC
• 72 xx B
• 73xx C
• 73xx BM/ACM

Designs, types and features:

• /C: nominell kontaktvinkel a=15°
• /AC: nominell kontaktvinkel a=20°
• /A: nominell kontaktvinkel a=30°
• /B: nominell kontaktvinkel a=40°
• /M: solid mässing hållare
• /TN: glasfiberförstärkt nylon hållare

Gräns dimension: Dimensionen av standard serien är desamma som specificeras i JIS B 1512
Tolerans: Såsom anges i JIS B 1514 (ABEC-1, ABEC-3, ABEC-5, ABEC-7, ABEC-9)
Frigång: C2, C0 Utelämnas i benämning, C3, C4, C5 och C9 ej standard.
Material av ringar och bollar: Raffinerad rullningslagerstål GCr15

Standard Cages:

• Pressed steel cage
• Machined brass cages
• Penol resin base cages with fabric layers which is suitable for high speed operation
• Glass-fiber reinforced polyamide 66

Typer och egenskaper lagerarrangemang

• DB Arrangement:Det kan överföra radialkrafter samt axiella krafter på båda sidor. Lastförmåga loment belastningen är stor (Montera skär, Baksida mot Baksida)
• DF Arrangement: Det kan överföra radialkrafter samt axiella krafter på båda sidor. Lastförmåga loment belastningen är liten (Mount i satser, Ansikte mot Ansikte)
• DT Arrangement: Det kan överföra radialkrafter samt axiella krafter på en sida. Axiell lastkapacitet är större än andra (Mount i set, Tandem)
